球磨機高錳鋼襯板是用來保護筒體，使筒體免受研磨體和物料直接沖擊和磨擦，同時也可利用不同形式的襯板來調整研磨體的運動狀態，以增強研磨體對物料的粉碎作用，有助于提高磨機的粉磨效率，增加產量，降低金屬消耗。

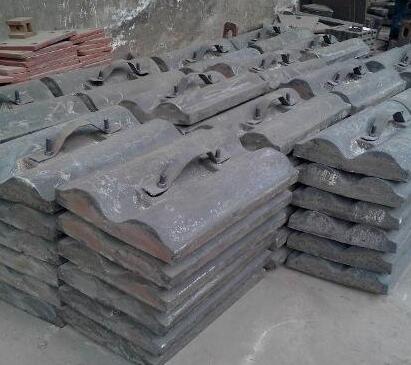

圖（1）采用鑄造工藝生產的球磨機高錳鋼襯板

球磨機的高錳鋼襯板國內高錳鋼逐步被中合金鋼襯板代替，但隨著中合金鋼襯板在球磨機高錳鋼襯板中的不斷應用，已經逐步替代了錳鋼及其它襯板成為市場發展主流。筒體襯板除保護筒體外，還對研磨體的運動規律有影響，為適應各種不同工作狀態（粉碎或細磨）的要求，襯板的形狀的材料也不同。當以粉碎為主時，要求襯板對研磨體的推舉能力較強，同時襯板應具有良好的抗沖擊性能，當以細磨為主時，襯板的突出就比較小，對研磨體的推舉作用就弱，沖擊較小，而研磨作用較強。

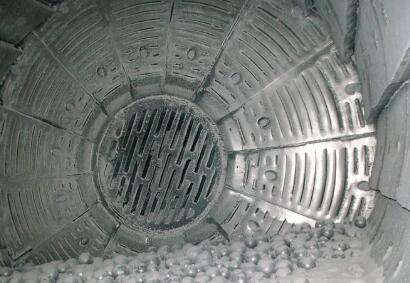

圖（2）球磨機內襯

球磨機高錳鋼襯板特點：

球磨機高錳鋼襯板主要起到保護起錨機內壁的作用，把球磨機高錳鋼襯板做成不同的形狀可以改善球磨機的粉磨效果，提高球磨機的工作效率。

1、平整型球磨機高錳鋼襯板，表面平整，適合安裝于細磨倉。

2、壓條型球磨機高錳鋼襯板，適用于粗磨倉，適用于轉速低的球磨機。

3、階梯型球磨機高錳鋼襯板，階梯襯板優于壓條襯板,適合安裝在粗磨倉。

4、小波紋襯板波峰和節距都小，適于細磨倉和煤磨。

5、端蓋襯板裝在磨頭端蓋或筒體端蓋上，以保護端蓋不受磨損。

6、環溝襯板在襯板的T作面上鑄出有圓弧形溝槽，安裝后形成環形溝槽，適于多倉磨的第一倉和第二倉，干法、濕法磨機均可。

7、分級襯板，對于球磨機粉磨作業的理想狀態應該是大顆粒的物料用大直徑的研磨體去沖擊和粉碎，即在磨機的進料方向配以大直徑的研磨體，隨著物料往出料方向的逐漸減小，研磨體也應順次減小。
