高鉻鑄鐵耐磨襯板屬于高合金鑄鐵，是一種優(yōu)質的白口鑄鐵。由于其金相組織中碳化物（M7C3型）呈斷續(xù)網(wǎng)狀．從而具有優(yōu)良的抗沖擊磨損性能。高鉻鑄鐵中各元索質量分數(shù)確定原則如下。

C：是影響合金組織及性能的主要元素，為了保證材料的耐磨性，組織中必須有一定數(shù)量的碳化物，因而w(c)量不宜過低，但過高又會增加材料的脆性，明顯降低材料的韌性，因此確定w(C)量為2.6%～2.8%。

Cr：由于襯板不在高溫下工作，w( Cr)量不必過高，由Fe-Cr-C系合金相圖可知，w(Cr)量必須超過12%，因此確定。w(Cr)為17%～19%。

Mn：可穩(wěn)定奧氏體，但w(Mn)量過高時，在馬氏體轉捌進程中會產生粗大的針狀馬氏體，增加殘余奧氏體量,故狂刪控制w( Mn)量在0.5%～0.9%。

Si:是促成材料微觀剝落的因素，w(Si)控制在1．O%以下。。

Mo：能提高奧氏體淬透性，但由于襯板壁犀較薄，并且MoFe價格昂貴，確定r。fMo)為0.1%～0.2%。    ‘

V：能強化、硬化基體，提高耐磨性及韌性，考慮到生產成本因素，確定w(V)為0，1th—o. 2.a/。

S和P：均為有害元素．w(s)、w(P)均應控制在0.04%以下。

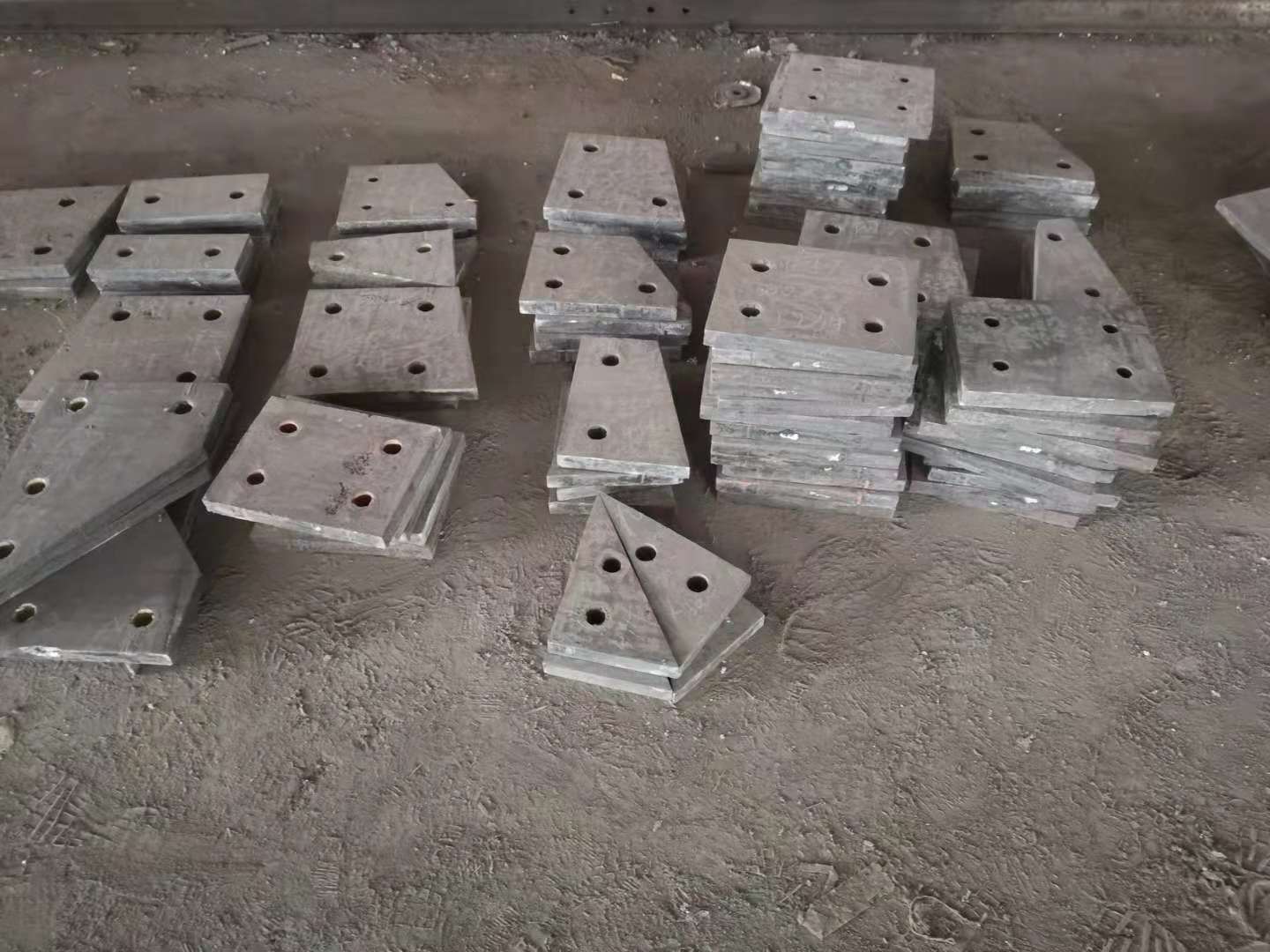

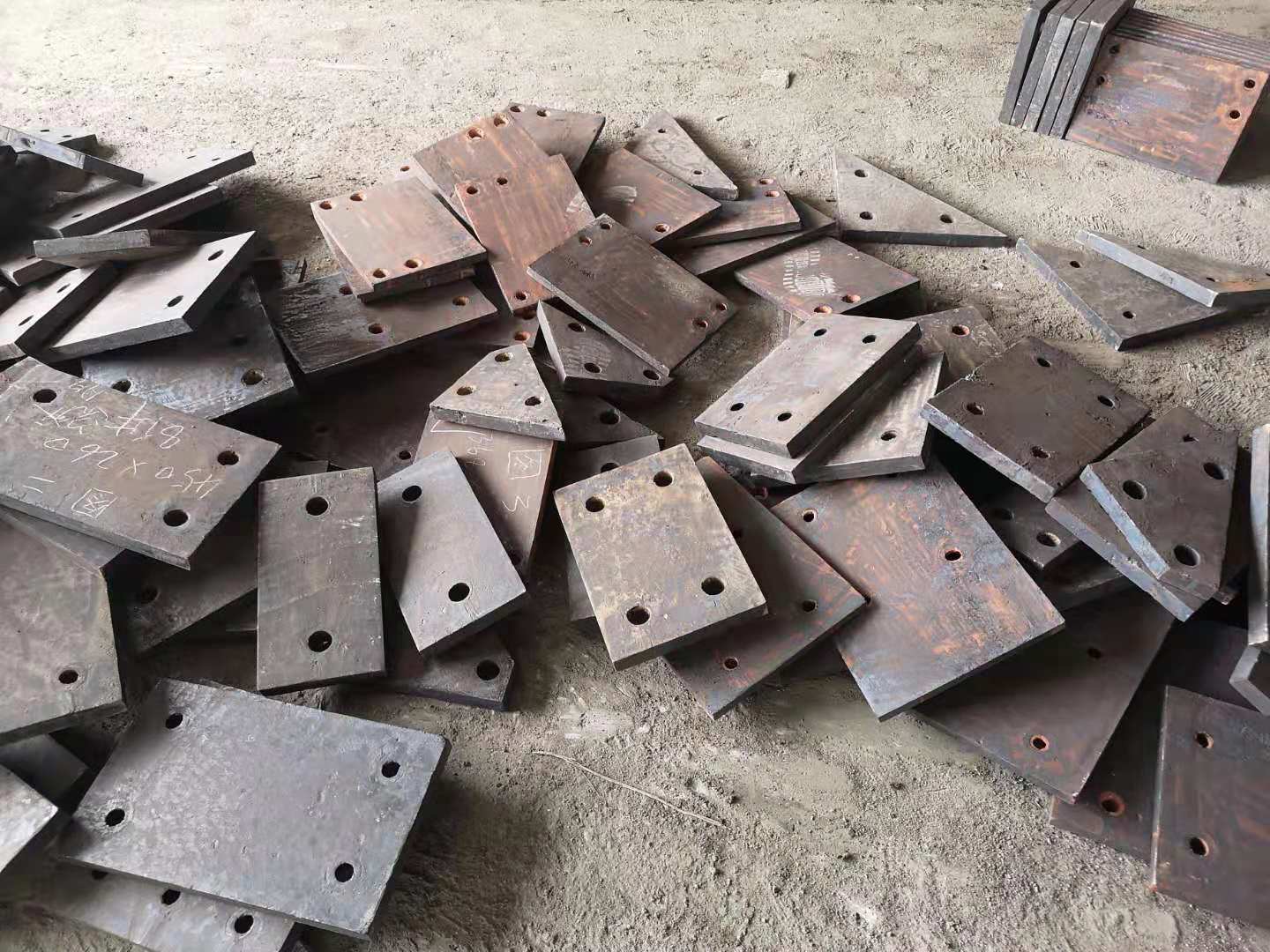

高鉻鑄鐵耐磨襯板是北京耐默公司根據(jù)要求研制的一種老工藝新材料，耐磨性和抗沖擊性較佳，有效的解決了工業(yè)物料輸送磨損。
