鋼鐵在熱處理過(guò)程中的轉(zhuǎn)變主要有二類∶

1. 在較高溫度范圍的轉(zhuǎn)變是擴(kuò)散型的，即通過(guò)單個(gè)原子的獨(dú)立無(wú)規(guī)則運(yùn)動(dòng)，改變組織結(jié)構(gòu)，其轉(zhuǎn)變產(chǎn)物稱之為珠光體，強(qiáng)度低，塑性好;

2. 鋼從高溫激冷到低溫（Ms溫度以下）的轉(zhuǎn)變是切變型的。即原子陣列式地規(guī)則移動(dòng)，不發(fā)生擴(kuò)散，其轉(zhuǎn)變產(chǎn)物稱為馬氏體，它具有高強(qiáng)度，但很脆，一般通過(guò)回火進(jìn)行調(diào)質(zhì);

介于上述二者之間，在中間溫度范圍的轉(zhuǎn)變;以其發(fā)現(xiàn)者貝茵（Bain）命名稱為貝氏體相變，具有貝氏體組織的鋼叫貝氏體鋼。要獲得高屈服強(qiáng)度、高韌性、高加工硬化能力、高耐磨性的貝氏體組織，鋼的含碳量應(yīng)控制在0.75%左右，等溫轉(zhuǎn)變溫度不能高于330℃。

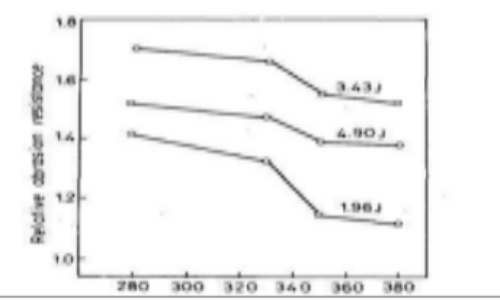

不同沖擊能量作用下貝氏體組織耐磨性與等溫溫度的關(guān)系

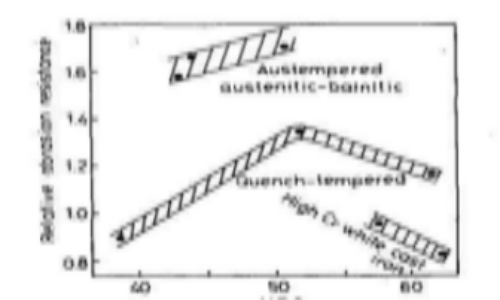

                                                    貝氏體組織及其淬回火組織沖擊磨損耐磨性與其原始硬度關(guān)系

KNM60合金襯板的合金耐磨層的化學(xué)成分中碳含量達(dá)0.65～0.75%，鉻含量高達(dá)25～40%，其金相組織中Cr7C3碳化物的體積分?jǐn)?shù)達(dá)到50%以上，宏觀硬度為HRC56～65，碳化鉻的硬度為HV1400～1800，具有貝氏體組織，有很高的屈服強(qiáng)度、韌性與加工硬化能力，在高應(yīng)力二體磨損及高能量沖擊磨料磨損條件下耐磨性十分優(yōu)異，是抵抗強(qiáng)烈沖擊等高應(yīng)力磨料磨損的理想材料。
